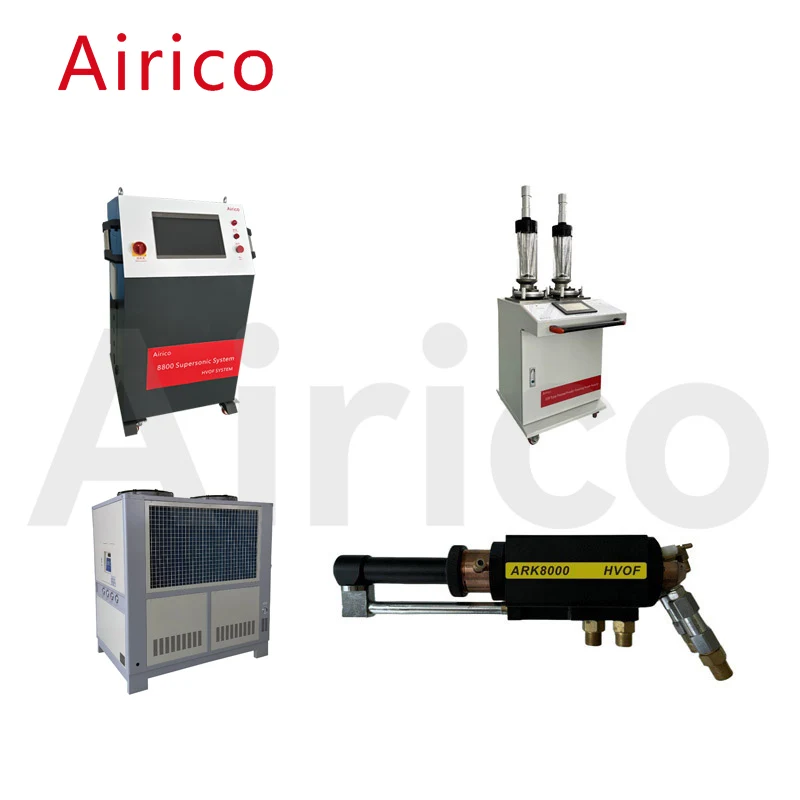

L'armoire de commande de l'équipement de pulvérisation à flamme supersonique Airico-JP8800 est le centre de contrôle du système de pulvérisation supersonique Airico-JP8800, qui utilise la nouvelle technologie actuelle pour automatiser l'ensemble du système de pulvérisation supersonique Airico-JP8800. L'armoire de commande supersonique Airico-JP8800 adopte un terminal de commande tactile, qui intègre le fonctionnement, le réglage, l'assistance, l'affichage, la surveillance des alarmes de processus et de défaut, ce qui la rend plus pratique à utiliser, plus simple et plus intuitive à utiliser.
|
Nombre |
Projet |
Paramètres de base |
|
1 |
Type de contrôle |
Écran tactile de contrôle + contrôle MFC + PLC |
|
2 |
Puissance d'entrée |
550W |
|
3 |
Pression/débit de kérosène |
1,3 MPa 22-24 L/h. |
|
4 |
Pression/débit d'oxygène |
1,6 Mpa 25-40 m³/h |
|
5 |
Pression/débit du gaz vecteur |
0,35-0,4 MPa 1-1,4 m³/h |
|
6 |
Dimensions extérieures de l'armoire de commande |
500x550x1064mm |
|
7 |
Poids de l'armoire de commande |
59KG |
Le distributeur de poudre de pulvérisation à flamme supersonique à grande vitesse Airico-JP8800 est un dispositif utilisé pour stocker la poudre de pulvérisation et la livrer au pistolet de pulvérisation selon les exigences du processus ; En utilisant de l'azote ou de l'argon comme gaz d'alimentation en poudre, la poudre pulvérisée atteint la sortie de poudre avec la rotation du grattoir d'alimentation en poudre inférieur et entre dans le pistolet de pulvérisation avec le gaz d'alimentation en poudre ; La vitesse d'alimentation en poudre peut être ajustée en ajustant le potentiomètre sur le panneau de l'armoire de commande.
|
Nombre |
Projet |
Paramètres de base |
|
1 |
Méthode de livraison de poudre |
Type pneumatique de grattoir |
|
2 |
Capacité double tube |
7,0L |
|
3 |
Envoi de gaz en poudre |
Azote ou argon |
|
4 |
Pression d'air de distribution de poudre |
0,45 MPa |
|
5 |
Pression et débit d'azote |
0,6-1,0 MPa 1,0-1,4 m³/h |
|
6 |
Débit d'alimentation en poudre |
0~150 g/min |
|
7 |
Précision de livraison de poudre |
±1% |
|
8 |
Dimensions extérieures du gaz de distribution de poudre |
500x400x1300mm |
|
9 |
Poids du doseur de poudre |
50KG |
L'entraînement à double compresseur réduit le volume global de la machine et augmente votre espace ; Principalement utilisé pour refroidir efficacement la buse et la bague d'étanchéité, atteignant ainsi l'objectif de prolonger la durée de vie de la buse et de la bague d'étanchéité.
|
Nombre |
Projet |
Paramètres de base |
||
|
1 |
Apparence de l'unité |
2330x1000x1720（mm） |
||
|
2 |
Capacité du réservoir d'eau en circulation |
530L |
||
|
3 |
Capacité frigorifique |
76,8 kW |
||
|
4 |
Fluctuations de la température de l'eau de sortie |
5-35 ℃ |
||
|
5 |
Alimentation |
3P AC380 50HZ/60HZ |
||
|
6 |
Compresseur |
Double compresseur |
Origine : Sanyo, Japon |
|
|
7 |
Pression de sortie |
4-10KG réglable |
Débit d'effluent |
6m³/heure |
|
8 |
Pompe de circulation externe |
Puissance nominale 1,1KW |
Courant nominal |
1,5A |
|
9 |
Quantité de réfrigérant injecté |
15KG |
Médias de réfrigération |
F22 |
|
10 |
Puissance du ventilateur |
85Wx2 |
||
|
11 |
Puissance d'entrée totale |
26KW |
||
|
12 |
Poids |
1500KG |
||
Le pistolet pulvérisateur à flamme supersonique Airico-8000 utilise du kérosène raffiné pour l'aviation comme carburant, de l'oxygène comme gaz de combustion, de l'air et de l'eau comme charbon de refroidissement et de l'azote pour l'alimentation en poudre. Le pistolet pulvérisateur peut fonctionner de manière continue et stable pendant une longue période.
|
|
Projet |
Paramètres de base |
|
1 |
Vitesse de la flamme |
2100m/s |
|
2 |
Température de la flamme |
3000℃ |
|
3 |
Puissance du pistolet pulvérisateur |
150KW (valeur de conversion) |
|
4 |
Vitesse des particules de poudre |
1100m/s |
|
5 |
Méthode de refroidissement |
Refroidissement par eau |
|
6 |
Débit d'eau de refroidissement |
9,5 L/min |
|
7 |
Porosité du revêtement |
＜1% |
|
8 |
Force de liaison |
>90Mpa |
|
9 |
Taille de poudre appropriée pour la pulvérisation |
10-45μm |
|
10 |
Pression de carburant |
1,2 MPa |
|
11 |
Pression d'oxygène |
1,6 MPa |
|
12 |
Pression d'azote |
0,5 MPa |
|
13 |
Dimensions extérieures du pistolet |
80x90x300mm |
|
14 |
Pistolet Poids |
4,8 kg |
