Système de pulvérisation supersonique

Bienvenue pour acheter le système de pulvérisation supersonique Airico-DJ3000 développé et fabriqué indépendamment par Suzhou Airico Machinery Equipment Co., Ltd. Il a non seulement des performances supérieures et est au niveau avancé dans le pays et à l'étranger, mais peut également réaliser l'automatisation de la pulvérisation Processus, rendant le processus de production plus pratique.

Suzhou Airico Machinery Equipment Co., Ltd. est un fabricant chinois profondément engagé dans la recherche, le développement et la fabrication d'équipements de pulvérisation depuis de nombreuses années. Il a rassemblé un groupe de talents professionnels et absorbé la technologie étrangère. Il a été le premier en Chine à développer un équipement plasma contrôlé par écran tactile (Airico-180) (Airico-3710) (Airico-100), un équipement de pulvérisation supersonique (Airico-500) (Airoco-8800) (Airico-M2plus) (Airico- M3plus), équipements de pulvérisation à l'arc (Airoco400-Airico1000), largement utilisés dans l'industrie de la pulvérisation.

Le système de pulvérisation supersonique utilise du propane, du propylène et d'autres combustibles gazeux ou liquides d'hydrocarbures et de l'oxygène à haute pression pour brûler dans une chambre de combustion ou une buse spéciale afin de produire un flux de flamme à haute température et haute pression (la température peut atteindre 3 200 ℃), et la vitesse de la flamme atteint 1 500 2 000 m/s ou plus. Ensuite, la poudre est envoyée dans la flamme axialement ou radialement pour produire des particules fondues ou semi-fondues, et les particules sont déposées sur la surface du substrat prétraité à grande vitesse (300 600 m/s) pour former un revêtement.

La vitesse de flamme du système de pulvérisation supersonique est très rapide, ce qui donne aux particules pulvérisées une énergie cinétique extrêmement élevée, leur permettant d'entrer en collision à grande vitesse, rendant les particules du revêtement plus étroitement liées et ayant une excellente résistance à l'usure et à la corrosion. Par conséquent, le système de pulvérisation supersonique est largement utilisé dans l’aérospatiale, la construction automobile, l’énergie, l’industrie chimique, la médecine et la défense nationale.

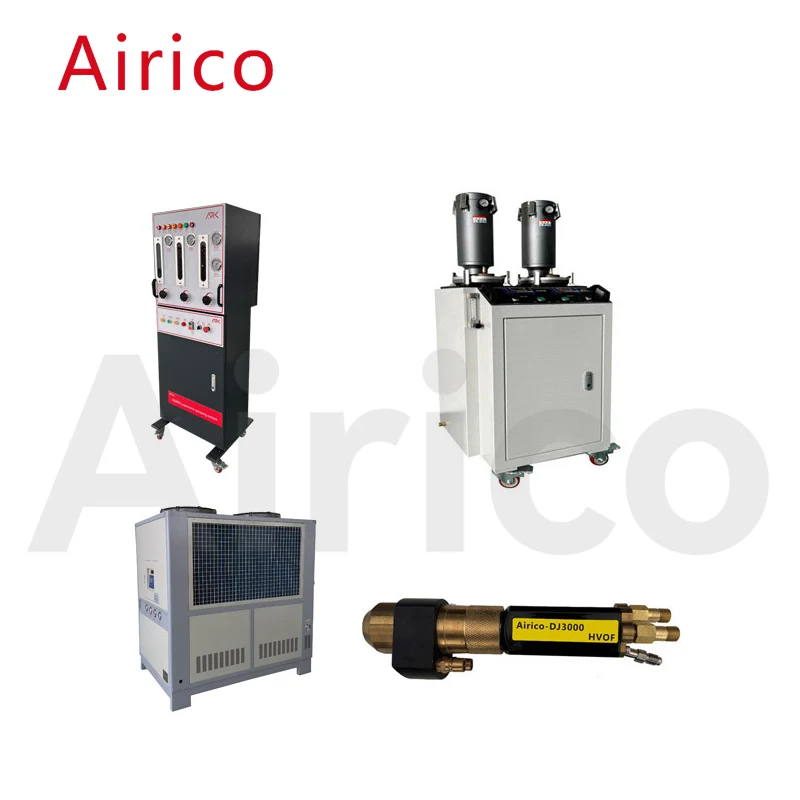

Airico-DJ3000 Armoire de commande pour système de pulvérisation supersonique

The Airico-DJ3000 supersonic flame spraying system has advanced levels compared to similar foreign products, with superior performance and easy operation. It can achieve automated operation of the spraying process, monitor the system in real-time, dynamically control the working process of the spray gun, and respond immediately to system failures.

Tableau des paramètres Airico-DJ3000 de l'armoire de commande supersonique

Nombre	Projet	Paramètres de base
1	Alimentation d'entrée	AC220V monophasé, 50 Hz
2	Puissance d'entrée	300W
3	Type de contrôle	Contrôle API
4	Type de gaz et pression	Propane 0,65 MPa
5	Pression d'oxygène	1,2 MPa
6	Pression atmosphérique	0.8Mpa
7	Pression d'azote	1,2 MPa
8	Pression d'hydrogène	0,3-0,4 MPa
9	Dimensions de l'armoire de commande	600x600x1760mm
10	Poids de l'armoire de commande	130KG

Alimentateur de poudre pour système de pulvérisation supersonique

Le distributeur de poudre de pulvérisation à flamme supersonique à grande vitesse Airico-DJ3000 est un dispositif utilisé pour stocker la poudre de pulvérisation et la livrer au pistolet de pulvérisation selon les exigences du processus. L'azote gazeux est utilisé comme gaz d'alimentation en poudre, et la poudre pulvérisée est transportée vers la sortie du dispositif d'alimentation en poudre grâce à la vibration d'atomisation du gaz d'alimentation en poudre. Il quitte le seau d'alimentation en poudre avec le gaz d'alimentation en poudre et entre dans le pistolet pulvérisateur. La vitesse d'alimentation en poudre peut être ajustée en ajustant le potentiomètre sur le panneau de l'armoire de commande.

Airico-DJ3000 Paramètres du chargeur de poudre pour système de pulvérisation supersonique

Nombre	Projet	Paramètres de base
1	Méthode de livraison de poudre	Type pneumatique de grattoir
2	Capacité double tube	6,0L
3	Sending powder gas	Azote
4	Pression d'air de distribution de poudre	1,2-1,3 MPa
5	Débit d'alimentation en poudre	0-160g/min
6	Powder delivery accuracy	±1%
7	Débit de gaz de distribution de poudre	400-800L/h
8	Dimensions extérieures du doseur de poudre	500x460x1300mm
9	Poids du doseur de poudre	50KG

Système de refroidissement pour système de pulvérisation supersonique

L'entraînement à double compresseur réduit le volume global de la machine et augmente votre espace ; Principalement utilisé pour refroidir efficacement la buse et la bague d'étanchéité, atteignant ainsi l'objectif de prolonger la durée de vie de la buse et de la bague d'étanchéité.

Airico-DJ3000 Parameter table of cooling system for supersonic spraying system

Nombre	Projet	Paramètres de base
1	Apparence de l'unité	1330x780x1310mm
2	Capacité d'eau en circulation	250KG
3	Capacité frigorifique	32,2 kW
4	Fluctuations de la température de l'eau de sortie	5℃
5	Alimentation	3P AC380 50hz/60hz
6	Compresseur	Double compresseur	Origine : Daikin, Japon
7	Pression de sortie	4-8KG réglable	Effluent flow rate	4m³/heure
8	External circulation pump	Puissance nominale 1,1KW	Courant nominal 1,5A
9	Quantité de réfrigérant injecté	11KG	Médias de réfrigération	F22
10	Puissance du ventilateur	85Wx2
11	Puissance d'entrée totale	13,5KW
12	Poids	450KG

Pistolet de pulvérisation pour équipement de pulvérisation à ultrasons

Le pistolet pulvérisateur à flamme supersonique Airico-DJ3000 utilise du propane comme carburant, de l'oxygène comme gaz d'assistance à la combustion, de l'air et de l'eau comme charbon de refroidissement et de l'azote comme alimentation en poudre ; Le pistolet pulvérisateur peut fonctionner de manière continue et stable pendant une longue période.

Tableau des paramètres Airico-DJ3000 du pistolet pulvérisateur pour système de pulvérisation supersonique

Nombre	Projet	Paramètres de base
1	Vitesse de la flamme	2800m/s
2	Température de la flamme	3200℃
3	Puissance du pistolet pulvérisateur	100KW (valeur de conversion)
4	Vitesse des particules de poudre	550-650m/s
5	Méthode de refroidissement	Refroidissement par eau/refroidissement par air
6	Cooling water flow rate	9,5 L/min
7	Porosité du revêtement	＜1%
8	Bond strength	>70Mpa
9	Taille de poudre appropriée pour la pulvérisation	5-120 μm
10	Pression du gaz (propane)	0,65 MPa
11	Pression d'oxygène	1,1 MPa
12	Pression atmosphériqueA	0,75 MPa
13	Pression d'azote	1,2 MPa
14	Pression d'hydrogène	0,35 MPa
15	Dimensions extérieures du pistolet	420x230x50
16	Poids du pistolet	2,8 kg
