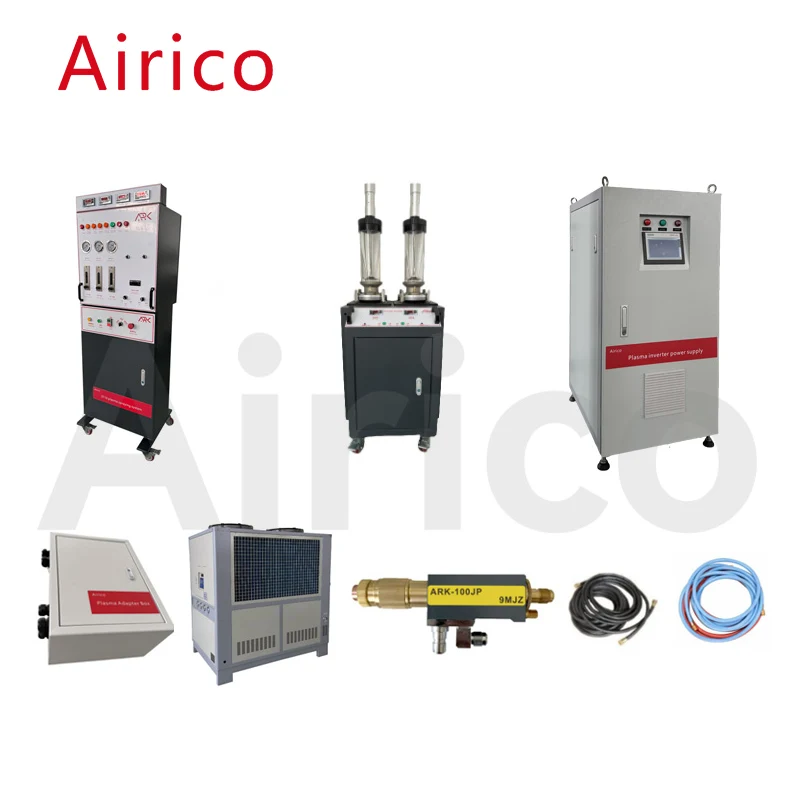

Système de pulvérisation plasma à haute température

L'équipement de pulvérisation au plasma fait fondre le matériau pulvérisé en générant un arc plasma à haute température. L'arc plasma est généré en ionisant et en chauffant un gaz (tel que l'argon, l'azote, etc.) à une température extrêmement élevée. Le matériau de pulvérisation est généralement fourni sous forme de poudre ou de fil, qui est fondu par l'arc plasma et pulvérisé sur la surface du substrat. Il a un large éventail d’applications dans l’aérospatiale, la construction automobile, la fabrication de machines et les composants électroniques. En pulvérisant la surface, l'équipement peut être rendu résistant à l'usure et à la corrosion, et les performances peuvent être améliorées.

Armoire de commande du système de pulvérisation plasma haute température Airico-3710

Utilisé pour réguler et contrôler l’eau, l’électricité, le gaz et la poudre. Il peut surveiller l'ensemble du système et les utilisateurs peuvent comprendre directement les paramètres du système pendant le fonctionnement depuis l'armoire de commande, tels que la tension et le courant. Lorsque l'électricité et le gaz du système ne répondent pas aux exigences, le système déclenche automatiquement une alarme pour rappeler aux utilisateurs de procéder aux ajustements correspondants. Ajustez la température de l'arc plasma en ajustant le courant et la tension sur le panneau. Les utilisateurs peuvent également contrôler le débit de gaz et le rapport gazeux en ajustant les gaz principaux et secondaires sur le panneau de commande, modifiant ainsi la longueur de l'arc plasma et la vitesse de la flamme, et finalement la vitesse des particules de poudre.

Airico-3710 Tableau des paramètres de l'armoire de commande du système de pulvérisation plasma à haute température

Alimentateur de poudre

Un dispositif utilisé pour stocker la poudre à pulvériser et la distribuer au pistolet pulvérisateur selon les exigences du processus. Le gaz principal du pistolet pulvérisateur est utilisé comme gaz d’alimentation en poudre. La poudre pulvérisée est transportée vers la sortie du distributeur de poudre grâce à la rotation du grattoir d'alimentation en poudre, et la poudre quitte le seau d'alimentation en poudre avec la pression du gaz et entre dans le pistolet pulvérisateur. Le réglage du potentiomètre sur le panneau de l'armoire de commande permet de régler la vitesse d'alimentation en poudre.

Airico-3710 Tableau des paramètres du chargeur de poudre pour système de pulvérisation plasma à haute température

Alimentation par onduleur

L'alimentation électrique de l'onduleur plasma fournit une alimentation CC pour le pistolet de pulvérisation, en utilisant des modules IGBT, un contrôle de module intelligent, des modules électriques refroidis à l'eau, un démarrage à arc doux, une petite taille, un rendement élevé, une faible consommation d'énergie, une bonne dissipation thermique, un fonctionnement continu et une faible consommation d'énergie. taux d'échec. Il s'agit actuellement d'une excellente alimentation plasma en Chine.

Tableau des paramètres de puissance principale Airico-3710 pour le système de pulvérisation plasma à haute température :

Boîte de transfert d'eau et d'électricité

Mélangez l'eau et l'électricité de l'équipement plasma et envoyez-les au pistolet pulvérisateur. En même temps, fournissez la tension d'impulsion haute fréquence requise pour que le pistolet pulvérisateur démarre l'arc et détecte la température de l'eau de retour et la pression de l'eau de refroidissement du pistolet pulvérisateur. Il est léger, flexible et facile à faire glisser. Bonnes performances d'initiation de l'arc, réduisant le choc de courant instantané lorsque la buse démarre un arc.

Tableau des paramètres Airico-3710 de la boîte de transfert du système de pulvérisation plasma à haute température

Circuit de refroidissement

L'entraînement à double compresseur réduit le volume global de la machine et augmente votre espace ; Principalement utilisé pour obtenir un refroidissement efficace du pistolet pulvérisateur et prolonger la durée de vie de la buse.

Tableau des paramètres du système de refroidissement pour système de pulvérisation plasma à haute température

Pistolet monté sur machine 9MC

Airico-3710 Le pistolet pulvérisateur de type A est utilisé pour les opérations de pulvérisation thermique de type production, avec une puissance de sortie maximale de 100 kW. Ce type de pistolet pulvérisateur a une puissance de débit plus élevée, il peut donc utiliser une puissance d'alimentation en poudre élevée dans les environnements de production, raccourcir le temps de pulvérisation et réduire les coûts de traitement. La structure standard permet un remplacement rapide du matériel. Diverses buses, électrodes et ports de poudre sont facultatifs pour répondre aux exigences de pulvérisation de différents matériaux.

Airico-3710 Tableau des paramètres du pistolet de pulvérisation du système de pulvérisation plasma à haute température

Câble d'eau
